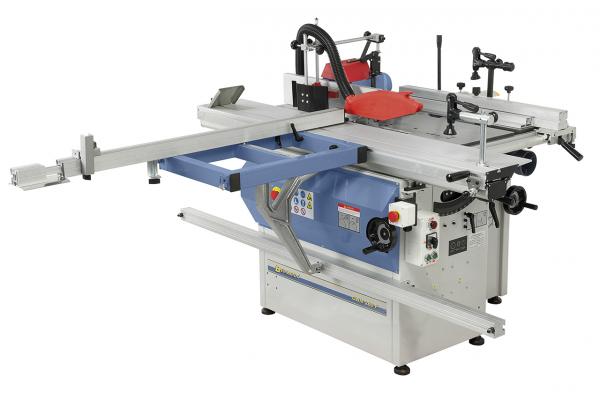

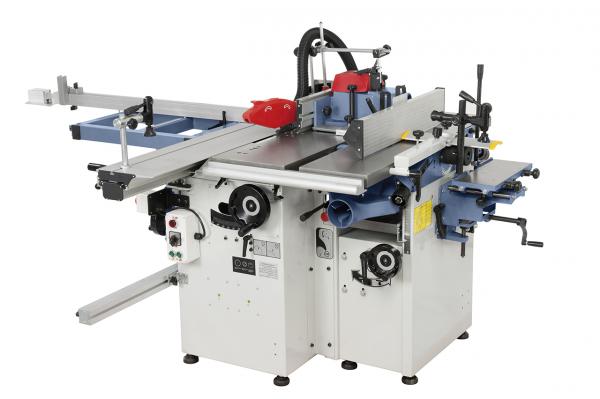

Machine combinée universelle Bernardo CWM 260 F – 1600
La machine combinée universelle CWM 260 F est notre modèle d’entrée de gamme parmi nos centres d’usinage du bois à table coulissante. Compacte, elle offre une large gamme d’applications : rabotage, rabotage, sciage, fraisage et perçage. Des temps de transformation courts, un grand confort d’utilisation et une table coulissante de 1 600 mm de long sont les atouts imbattables de ce modèle unique.
Contenu de la livraison Machine combinée universelle Bernardo CWM 260 F – 1600
2 x 20 mm / 8T
- Arrêt final
- Clôture télescopique avec butée
- Table carrée
- Clôture moulurée
- Poussoir
- Capot de protection avec sortie d’extraction de poussière et tube
- Outils
3,875.00€
Caractéristiques Machine combinée universelle Bernardo CWM 260 F – 1600
- Porte-couteaux à 3 couteaux sans entretien, à affûtage précis, avec couteaux HSS

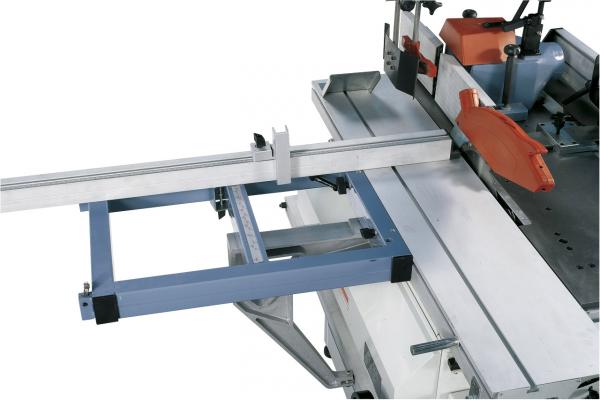

- Table coulissante en aluminium sans torsion avec guide en forme de prisme
- Les deux tables de rabotage sont dotées d’un réglage fin et de lèvres de table réduisant le bruit

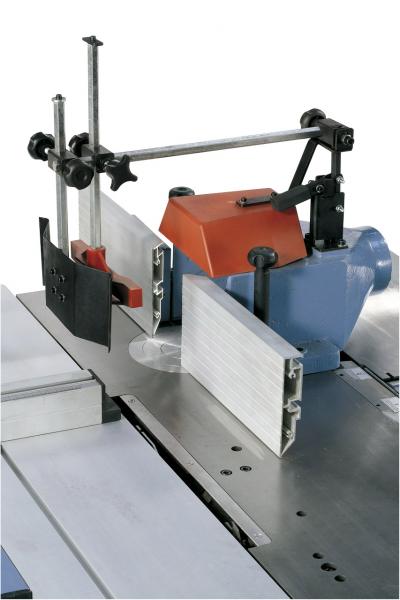

- Clôture moulurée avec rails de clôture en aluminium réglables des deux côtés
- L’unité de moulage est dotée de 3 vitesses pour un ajustement optimal à la pièce

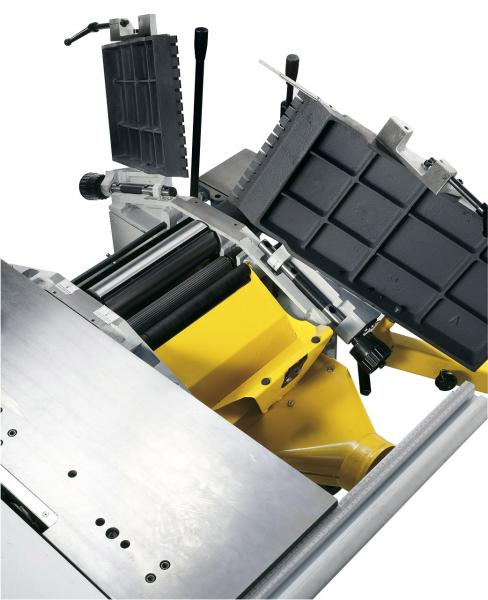

- Les tables de rabotage s’inclinent en position verticale pour une conversion rapide en rabotage
- Tous les interrupteurs sont disposés de manière logique sur le panneau de commande

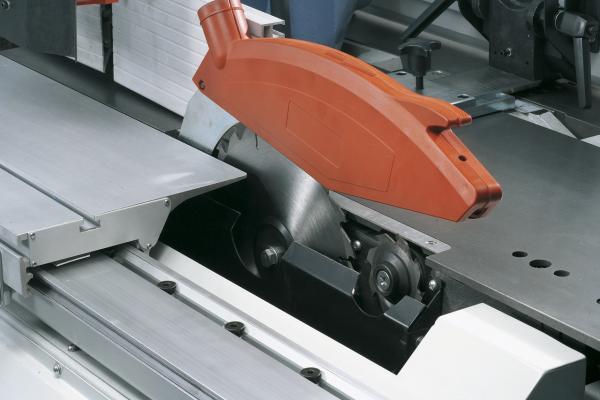

- Le volant avec échelle permet d’incliner la lame de scie jusqu’à 45º
- Hotte anti-poussière intégrée et inclinable – sortie d’extraction 100 mm
- Guide de rabot en aluminium massif, inclinable de 90º à 45º
- Table carrée aux dimensions généreuses permettant de supporter des panneaux plus grands
Détails techniques Machine combinée universelle Bernardo CWM 260 F – 1600
| Raboteuse | |
| Largeur de rabotage | 250 mm |
| Longueur de la table | 1080 mm |
| Hauteur de la table | 820 mm |
| Vitesse de rotation de l’arbre | 3750 tr/min |
| Couteaux de coupe | 3 pièces |
| Diamètre de l’arbre de la raboteuse | 75 mm |
| Guide de raboteuse | 700 x 145 mm |
| Clôture inclinable | 90° à 45° |
| Profondeur de coupe max. | 5 mm |
| Puissance de sortie du moteur S 1 100 % | 2,0 kW (2,7 CV) |
| Puissance absorbée du moteur S 6 40 % | 2,8 kW (3,8 CV) |
| Épaississeur | |
| Longueur de la table | 600 mm |
| Largeur de travail | 250 mm |
| Épaisseur de travail, min/max. | 5 – 190 mm |
| Profondeur de coupe max. | 1,8 mm |
| Vitesse d’avance | 8 m/min |
| Sortie d’extraction de poussière | 100 mm |
| Unité de mortaisage | |
| Taille de la table | 370 x 150 mm |
| mandrin de perçage Westcott | 0 – 16 mm |
| Profondeur de perçage max. | 105 mm |
| Largeur de forage | 140 mm |
| Réglage de la hauteur | 85 mm |
| Scie circulaire | |
| Taille de la table | 1045 x 300 mm |
| Hauteur de la table | 820 mm |
| Table carrée | 600 x 410 mm |
| Table coulissante | 1600 x 240 mm |
| Longueur de coupe | 1600 mm |
| Diamètre maximal de la lame de scie | 250 x 30 mm |
| Hauteur de coupe max. 90° / 45° | 65 / 55 mm |
| Largeur de coupe sur le guide parallèle | 510 mm |
| Vitesse de la lame de scie principale | 4050 tr/min |
| Lame de scie à marquage rapide | 6300 tr/min |
| Lame de scie à inciser | 80 x 20 mm |
| Sortie d’extraction de poussière | 100 mm |
| Puissance de sortie du moteur S 1 100 % | 2,2 kW (3,0 CV) |
| Puissance absorbée du moteur S 6 40 % | 3,0 kW (4,0 CV) |
| Toupie | |
| Diamètre de la broche | 30 mm |
| Réglage de la hauteur de la broche | 150 mm |
| Ouverture de la table | 150 mm |
| Longueur utile de la broche | 90 mm |
| Diamètre maximal de l’outil | |
| – au profilage | 140 mm |
| – au tenonnage | 200 mm |
| Vitesse de broche | 3500 / 5500 / 7000 tr/min |
| Puissance de sortie du moteur S 1 100 % | 2,2 kW (3,0 CV) |
| Puissance absorbée du moteur S 6 40 % | 3,0 kW (4,0 CV) |
| Tension | 400 V |
| Dimensions de la machine (L x P x H) | 1620 x 2340 x 1150 mm |
| Poids environ | 378 kg |
Garantie 03 mois
